PAD (VIP) PCB-n keresztül
PAD (VIP) PCB-n keresztül
A PCB-tervezésben a köztes pad (VIP) technológiát széles körben használják a kis méretű PCB-kben, amelyek korlátozzák a BGA-t. A köztes betétes eljárás lehetővé teszi, hogy a Vias-t a BGA-alátétek alá helyezzük és elrejtsük. szükség volt a PCB-gyártóknak, hogy az epoxi és a réz felületeket összekapcsolják, majd gyakorlatilag láthatatlanná tette.

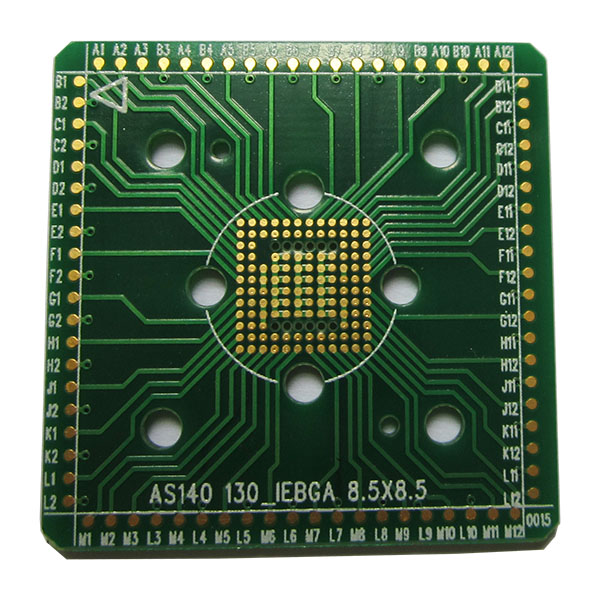

Via in pad | PCB manufacturing technology

A PCB technológia segítségével


A pad-technológia előnyei:

  • A Pad segítségével javíthatja a nyomkövetési útvonalat.
  • A PAD-on keresztül a termikus eloszlás segíthet.
  • A padon keresztül csökkentheti az induktivitást a nagyfrekvenciás kártyán.
  • a párnán keresztül egy sík felületet biztosíthat az alkatrész számára.

Van azonban némi hátránya:

Az ár magas, összehasonlítva a normál PCB-t, mint egy összetett gyártási folyamatot .

Ha alacsony minőséget ér el, vegye le a BGA padot.

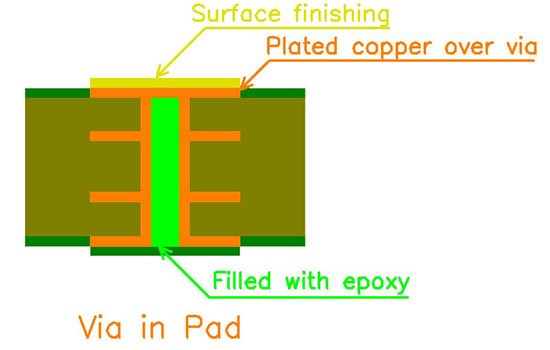

via-in-pad-detail  | PCB manufacturing technology

keresztül a pad-detail


Műszaki elv a padon keresztül

Dugja be a belső réteg lyukat gyantával, majd nyomja össze. Ez a technika kiegyensúlyozza a kötésű dielektromos réteg vastagságszabályozása és a belső lyuk kialakítása közötti ellentmondást

kitöltés tervezése.

  • Ha a belső lyuk nem töltődik be gyantával, a lemez felrobban, amikor a hősokk bekövetkezik, és a törmeléket közvetlenül eltávolítják;
  • Ha nem használod a gyanta dugulását, akkor szükségünk van többlapos PP préselésre, hogy megfeleljen a ragasztószükségletnek, de így a rétegek közötti dielektromos réteg vastagsága növekedni fog, mivel a PP túlságosan vastag.

Az átmenő betét alkalmazása


  • A HDI termékekben széles körben használatos, a vékony dielektromos réteg tervezési követelményeinek kielégítésére használt köpenygyűrű.
  • A belső rétegben eltemetett és vak lyukak tervezéséhez gyakran szükség van a belső gyanta töltési folyamatának növelésére is, mivel a középső közeg kialakítása részleges vékony.
  • Néhány termék, mert a vak lyuk vastagsága nagyobb, mint 0,5 mm, a ragasztót nem lehet megnyomni a lyuk kitöltéséhez, továbbá gyanta dugulása szükséges ahhoz, hogy kitöltse a viasokat, hogy elkerülje a vak lyukat rézproblémák nélkül.


Termelési folyamat

Laminált nyíró-> Fúrás-> PTH-> Panellemez-> Gyanta dugaszolás-> Polírozás-> PTH fúrás> PTH-> Panellemez-> Külső réteg kép-> Minta-lemezezés-> Rézkarc-> S / M bevonat-> Felület

Finishing-> Routing-> Test-> Hátizsákkal közlekedés


Megelőző és javító intézkedések az átmenő párna problémájára
  • Használja a megfelelő tintát, ellenőrizze a tárolási körülményeket és a tinta eltarthatóságát.
  • Szabványos ellenőrzési eljárás, hogy elkerüljék az üregek lyukakban történő ürítését. Annak ellenére, hogy kitűnő technológia és jó feltételek, hogy javítsák a dugaszolást, de 1/10000 esélye is romlást eredményezhet, néha csak azért, mert csak azért kerülhető el, hogy ne vezessen hulladékot. Ezt csak az üreges lyuk helyének ellenőrzésével és javításával lehet elvégezni. Természetesen ellenőrizze, hogy a dugós gyanta lyuk problémája mindig megvitatásra került-e, de úgy tűnik, hogy nincs jó felszerelés a probléma megoldására.
  • A megfelelő gyanta kiválasztása, különösen az anyag Tg kiválasztása és a tágulási együttható, a megfelelő gyártási folyamat és a megfelelő eltávolítási paraméterek elkerülése után elkerülhető a párna elválasztása a gyantától a melegítés után.
  • A gyanta és a réz közötti delamináció problémájára azt találtuk, hogy a réz vastagsága a teljes felületen nagyobb, mint 15m, és a gyanta és a réz közötti delamináció problémája jelentősen javulhat.
