Alapinformáció

    Application: Consumer Electronics

    Finished Copper Thickness: 1 Oz

    Solder Mask Color: Yellow

    Board Thickness: 0.15mm±0.03mm

    Layers: 2 Layer

    Surface Finish: ENIG 2U"

    Base Material: Copper

    Mechanical Rigid: Flexible

    Material: Shengyi PI

Additional Info

    Csomagolás: Vákuumcsomag

    Termelékenység: 10000

    Márka: JHY PCB

    Szállítás: Ocean,Air

    Származási hely: Kína

    Bizonyítvány: ISO9001

termékleírás

2 rétegű / kétrétegű rugalmas PCB


A rugalmas áramköri kártyák, a rugalmas PCB-k minden bizonnyal hasznosak, de nem helyettesítik a merev áramköröket minden alkalmazáshoz. A kizárólag rugalmas áramköri formatervezés fogyasztói termékben történő megvalósításának fő akadálya a költséghatékonyság. A merev áramköri lapok olcsóbb gyártása és telepítése egy tipikus automatizált nagy volumenű gyártóberendezésben.


A kétrétegű rugalmas áramköri kártya azt jelenti, hogy két rétegű rézáramkör létezik. A legtöbb esetben a két rézréteg elektromosan van összekötve kis furatok fúrásával a rézáramkörökön és az elválasztó dielektrikumon keresztül, majd a furatokat rézréteggel borítva, hogy közöttük kapcsolatot létesítsen.


Általában az innovatív termék számára az ideális megoldás az, amely szükség esetén rugalmas áramkört tartalmaz, és szilárd, megbízható merev áramköri táblákat alkalmaz, ahol lehetséges, hogy a gyártási és összeszerelési költségeket alacsonyan tartsák.


Kettős rétegű rugalmas áramköri kivitel



double sided flexible circuit board construction

The application for this double layer flex circuit

A kétrétegű rugalmas áramkörhöz egy kézi eszközön használt billentyűzet használható. Vannak olyan alkatrészek, amelyeket a flexre szereltek: ZIF (nulla beillesztési erő) csatlakozófelület és LED-ek (fénykibocsátó diódák).

Top Stiffener - 2 layer flexible PCB

Felső merevítő - A merevítőket úgy alakították ki, hogy a rugalmas áramkörök merev területeket biztosítsanak, ahol szükséges. A merevítők legtöbb esetben nyomtatott áramköri lapból készülnek, de lehetnek fém, kerámia és még további poliimidrétegek is.

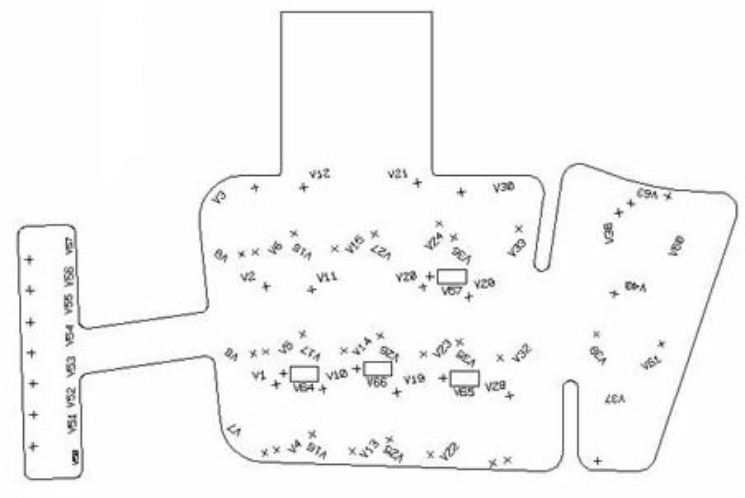

Top Silkscreen - double layer flex PCB

Top Silkscreen - A képeket kitörölhetetlen tintával nyomtatják a kész áramkör tetejére. Ez elősegíti az alkatrészek elhelyezését.

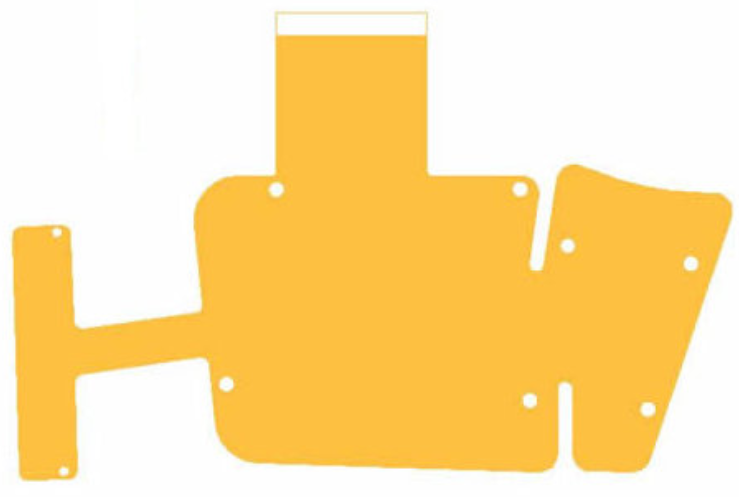

Top Coverlay - 2-layer flex PCB

Felső fedőlap - Ez a felső poliimid burkolat, amely tapad a maratott réz első rétegéhez.

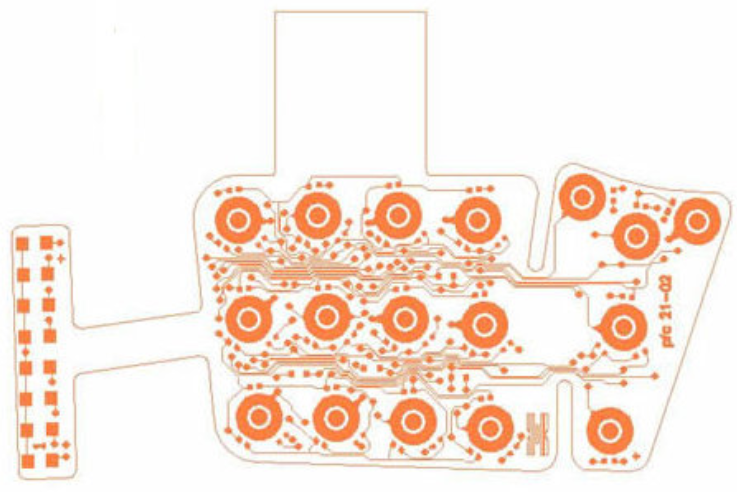

first Layer - 2 layer flexible PCB manufacturing

1. réteg - Ez a réz első rétege, amelyet a PFC marat.

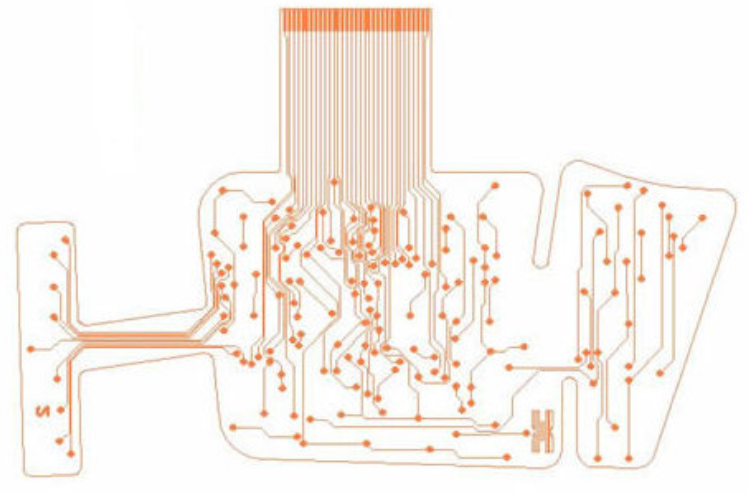

the second layer of copper to be etched - double layer flexible PCB

2. réteg - Ez a maratandó réz második rétege. A rézrétegek között dielektromos anyagréteg lesz.

Bottom Coverlay of double sided flexible PCB

Alsó takarólemez - Az alsó takarólemez a poliimid dielektromos anyag, amely a réz második rétegét takarja le. Az áramkört tetejére és aljára kapszuláztuk poliimiddel.

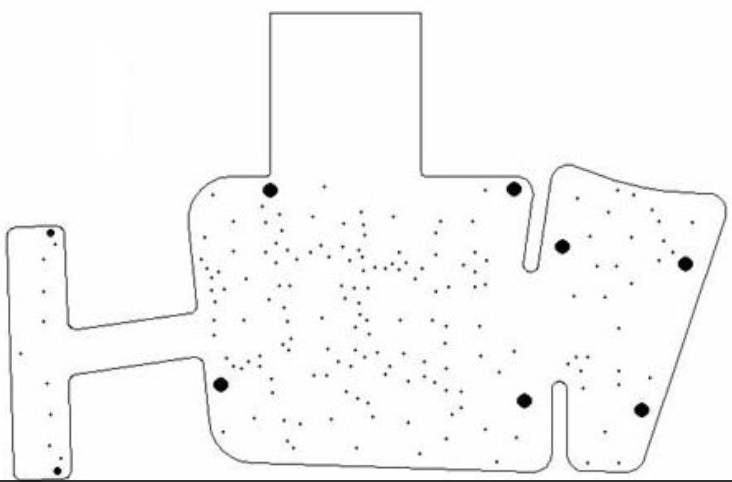

Drill File - double sided flexible PCB fabrication

Fúrófájl - A fúrófájl megjelöli az áramkörben fúrható furatok helyét. Az áramköri rétegeket (réz és fedőrétegek) összepréselik, fúrják, majd átfedésen átvezetik, hogy a réz a lyukakba kerüljön, és összeköttetéseket hozzanak a felső rézréteg aljáról.

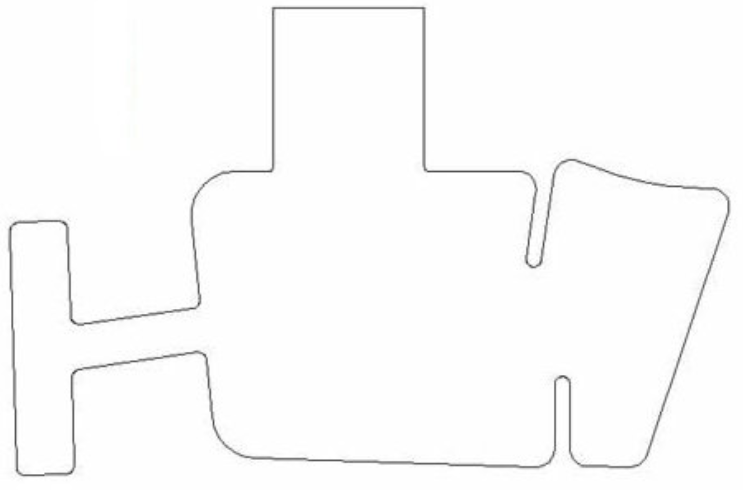

Outline - double sided flexible PCB making

Vázlat - A PFC rugalmassága 18 "x12" vagy 18 "x24" panelekből készül. A lehető legtöbb alkatrészt illesztjük a táblára, majd lyukasztó / szerszámmal vágjuk le az alkatrészeket a paneltől. Ez az alkotás a szerszámgépekhez, amelyek az alkatrészt levágják a paneltől.

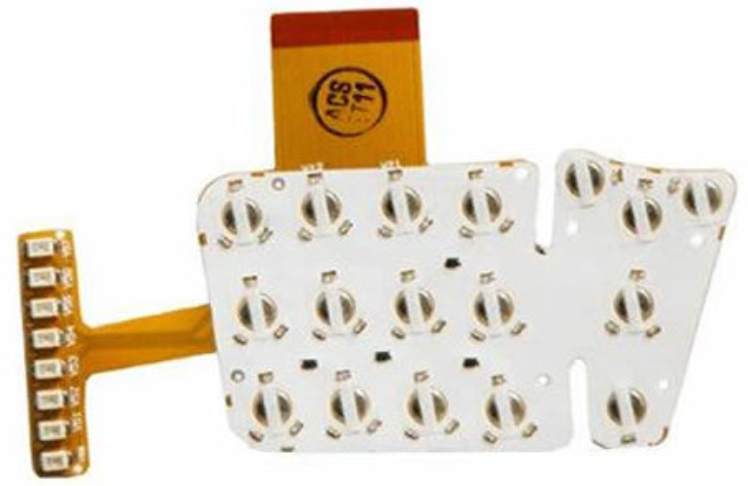

Completed Circuit - Double Sided Flexible PCB

Befejezett áramkör - Az áramkör elkészítéséhez további lépések vannak, például bevonás, maratás, préselés, elektromos vizsgálat, ellenőrzés és összeszerelés, amelyeket a mű alkotása nem mutat.





Kína rugalmas PCB gyártó


Keressen egy rugalmas PCB gyártót és szállítót. Válasszon minőségi rugalmas PCB gyártókat, szállítókat és exportőröket a PCBJHY.com webhelyen


JHY NYÁK-ra szakosodott kínai gyártók, Flex PCB, rugalmas nyomtatott áramkör szállítók / gyár, a Flexi áramkörök kiváló minőségű termékei nagykereskedelme és gyártása, tökéletes értékesítés utáni szolgáltatást és műszaki támogatást kínálunk. Alig várom az együttműködést!


Amellett, hogy kiváló minőségű termékeket kínálunk, őszintén csökkentjük a termékek költségeit és olcsóbb árakat kínálunk ügyfeleinknek annak érdekében, hogy nagyon elégedettek legyenek.


Termékek és szolgáltatások

  • Gyors fordítású NYÁK
  • Merev PCB
  • Rugalmas PCB
  • Rigid-flex PCB
  • Alumínium PCB
  • NYÁK-sablon
  • Többrétegű NYÁK


Mi a rugalmas PCB?


A rugalmas áramkörök (amelyeket világszerte különféleképpen elneveznek: rugalmas áramkörök, rugalmas nyomtatott áramköri táblák, flex nyomtatás, flexi áramkörök) az elektronikus és összekapcsolási család tagjai. Ezek egy vékony szigetelő polimer fóliából állnak, amelyhez vezetőképességű áramköri minták vannak ráhelyezve, és általában vékony polimer bevonattal vannak ellátva, hogy megvédjék a vezető áramköröket.


A technológiát az 1950-es évek óta használják elektronikus eszközök összekapcsolására. Ez ma az egyik legfontosabb összekapcsolási technológia, amelyet napjaink legfejlettebb elektronikai termékeinek gyártásához használnak.


A gyakorlatban sokféle rugalmas áramkör létezik, beleértve egy fémréteget, kétoldalas, többrétegű és merev rugalmas áramköreket. Az áramköröket fémfólia burkolatok (általában réz) maratásával lehet kialakítani polimer alapanyagokból, fém bevonásával vagy vezetőképes festékek nyomtatásával más eljárások között.


Lehet, hogy a rugalmas áramkörök nem tartalmaznak alkatrészeket. Az alkatrészek csatlakoztatásakor az iparban egyesek rugalmas elektronikus alkatrészeknek tekintik őket.


Kétrétegű rugalmas NYÁK-gyártás

flexible PCB board Factory2 Layer flexible PCB manufacturing


Rugalmas PCB gyártási képesség

Tudjon meg többet a JHY NYÁK-ról az alábbiakban feltárva a Rugalmas NYÁK gyártási képességét. Többet tehetünk, mint tudnád képzelni.


Items Manufacturing Capability
PCB Layers 1 - 8layers
Laminate DuPont PI, Shengyi PI
Maximum PCB Size(Length x Width) Single Sided PCB 480*4000mm
Double Sided PCB 480*1800mm
Multilayers 236*600mm
Minimum Board Thickness Single Sided PCB 0.05mm+/-0.02mm
Double Sided PCB 0.08mm+/-0.02mm
Multilayers As per Gerber
Finished Board Thickness  1-6L 0.05mm-0.6mm
8L 1.6mm
Min Tracing/Spacing Copper Thickness 1/3 oz:                0.076mm/0.076mm   (1-6L)
0.05mm/0.05mm       (8L)
Copper Thickness 1/2 oz: 0.076mm/0.076mm   (1-6L)
0.06mm/0.06mm       (8L)
Copper Thickness 1oz: 0.1mm/0.1mm           (1-6L)
0.065mm/0.065mm       (8L)
Min. Annular Ring 4mil
Minimum Hole Size 1-6L 0.2mm(8mil)  (CNC)
8L 0.15mm(CNC)
Solder Mask Color Green, White, Blue, Black, Red, Yellow
Solder-stop coating---Coverlay PI and PET film
Silkscreen Color White, Black, Yellow
Surface Finish OSP
e HASL
ENIG(Electroless NickLead-Freeion Gold) Ni thickness:2-6um
Au thickness:0.025-0.05um
Flash Gold Ni thickness:2-8um
Au thickness:0.025-0.15um
Immersion Tin Tin thickness:0.5-1um
PlatingTin  Tin thickness:1-10um
Laser cuPunching
Special technologies Peelable solder mask
Gold fingers
Stiffener (only for PI/FR4 substrate)
Impedance Control+/-10%
Rigid Flex PCB
