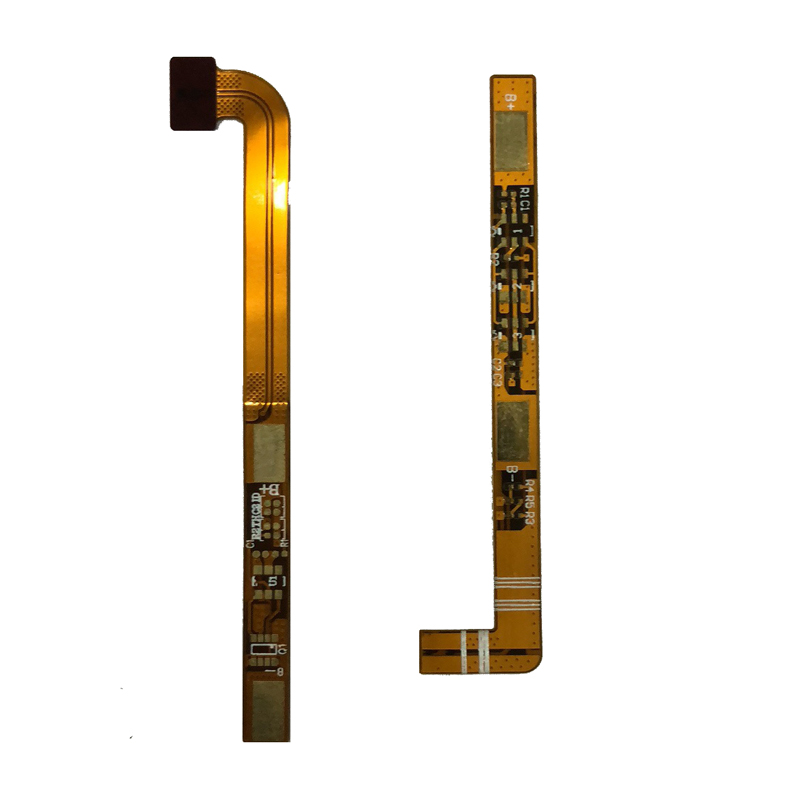

Rugalmas áramköri kártya mobiltelefon akkumulátorához

Rugalmas áramköri kártya mobiltelefon akkumulátorához

Fizetési mód: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Min. Sorrend: 1 Piece/Pieces

Kosárba helyez

Alapinformáció

    Type: Double Sided Flexible PCB

    Tolerance: +0.03mm

    Surface Treatment: 1 Inch Immersion Gold

    Urgent Prototype: 24-48 Hours

    PCB Prototype: 1-3 Days For Shipment

    Application: Cell Phone Batteries

    Finished Product Thickness: 0.15mm

    Reinforcement: FR4 Reinforcement Thickness 0.6mm

    Copper Thickness: 1/2 OZ

    Minimum Linewidth/spacing: 0.15mm/0.075mm

Additional Info

    Csomagolás: Vákuumcsomag

    Termelékenység: 10000

    Márka: JHY PCB

    Szállítás: Ocean,Air

    Származási hely: Kína

    Bizonyítvány: ISO9001

termékleírás

Rugalmas áramköri kártya mobiltelefon akkumulátorához, Mobiltelefon akkumulátor FPC, hordozható áramforrás FPC

A rugalmas áramköri lap (FPC) egyre népszerűbbé válik az okostelefonok gyors fejlődésével összefüggésben, mivel az elektronikai eszközök képviselik a miniatürizáció irányát.

Az új energiaipari gépjármű-piacon az FPC rugalmas áramköri kártyákat széles körben használják GPS-eszközökben, LCD-kijelzőkben, rádióberendezésekben és szórakoztató eszközökben, például DVD-lejátszókban.

Mobile Phone Battery FPC

Az intelligens kopás szempontjából az intelligens órák, az intelligens karkötők, a VR sisakok stb. Mind az FPC rugalmas áramköri lapjait használják a chip, az érzékelő és a gép kialakításában.

1. Az okostelefon innovatív funkciója új magasságra helyezi az FPC használatát és fejlesztését. A teljes képernyős okostelefonok korszakának megjelenése elősegíti az FPC ipari láncának átrendezését és trendjét. A rugalmas LED-képernyők széles körű alkalmazása nagymértékben serkenti az FPC rugalmas áramköri igényét.

Ezenkívül az okostelefon képernyőjén levő ujjlenyomat-felismerési rendszer elősegíti az FPC rugalmas áramköri lapjának kialakítását a kétrétegű ultravékony és az ultraszűk irányban.

A rugalmas PCB használható a mobiltelefonok összecsukásában, forgatásában, LCD moduljában, kamera moduljában, gombjában, oldalsó kulcsában, antennában, akkumulátorvezérlésben és egyéb funkciókban. Általában több mint három rugalmas PCB-t használnak a mobiltelefonokban. A könnyű, vékony, rövid és kicsi okostelefonok népszerűségével növekszik a rugalmas PCB igénye.

2. ábra: Az autóautomatizálás, az elektrifikáció és az új energetikai járművek hálózatba lépésének fejlődési iránya új lehetőségeket teremt, és az FPC rugalmas áramköri piacának megbízható teljesítménnyel történő új fejlődését hozza létre. Ugyanakkor a gépjármű elektronikai költségeinek növekvő aránya nemcsak elősegíti a speciális gyártással rendelkező, kiváló minőségű FPC fejlődését, hanem új növekedési lendületet ad a jó hírű FPC gyártóknak, és elősegíti termelési értékük jelentős növekedését.

A mobiltelefonokon kívül az autóipari elektronikai piac az FPC fő csatatéri területe. A járművezérlő rendszerek, például a műszerfal kijelzője, a levegő minősége, a hang, a kijelző, az érzékelők stb. A magas jelátvitel és a nagy megbízhatóság követelményei miatt az FPC megmutatja előnyeit.

3: A hordható eszközök széles skálájának gyors bővülésével nem kétséges, hogy az FPC rugalmas áramköri táblák általában könnyebbek és vékonyabbak. A csúcsminőségű FPC és a hordható eszközök közötti nagy kompatibilitás növeli az FPC igényét és fejlesztését.

Ezenkívül a hordható piac, különösen a virtuális valóság és a kibővített valóság technológiájának növekedése lehetővé tette az FPC számára, hogy tovább fejlődjön mind szerkezetében, mind teljesítményében.

Látható, hogy függetlenül attól, hogy kicsi okostelefon, nagy autó vagy hordozható eszköz - innovatív végtermékként, az FPC rugalmas áramköri lapja gyorsan fejlődik, és a jövőben az FPC továbbra is a miniatürizálás és ritkítás a mobil fogyasztói elektronikai termékekkel együtt.

Ugyanakkor fokozatosan mozog az automatizálás felé, a rugalmas áramköri gyártók K + F-be történő beruházásával és a gyártási kapacitás bővítésével.


A rugalmas PCB-t széles körben használják a mobiltelefonokban, különösen az okostelefonokban. Felosztható FPC-re a kamera , FPC-re a modulhoz , FPC-re az akkumulátorra , az FPC-re a kapacitív képernyőn , az FPC-re a billentyűzethez , az FPC-re az antenna számára , stb.

A large number of flexible circuit boards are used in smartphones

A rugalmas áramköri elõnyök


A rugalmas nyomtatott áramköri táblák rugalmas szigetelő hordozókból készült nyomtatott áramkörök, amelyeknek számos előnye van, amelyeknek a merev nyomtatott áramköri tábláknak nincsenek.

1. Szabad hajlítás, tekercselés és hajtogatás, tetszőleges elrendezés a helykiosztási követelményeknek megfelelően, valamint önkényes mozgás és kiterjesztés háromdimenziós térben az alkatrész-összeállítás és a huzalcsatlakozás integrációjának elérése érdekében.

2. Az elektronikai termékek mennyiségét és súlyát nagymértékben csökkenthetjük az FPC használatával, amely alkalmas az elektronikai termékek nagy sűrűségű, miniatürizációs és nagy megbízhatóságú irányú fejlesztésére. Ezért az FPC-t széles körben használják az űrkutatásban, a katonai, a mobil kommunikációban, a laptop számítógépekben, a számítógépes perifériákban, a PDA-ban, a digitális kamerákban és más területeken vagy termékekben.

3. Az FPC előnyei a jó hőelvezetés és hegeszthetőség, a könnyű összeszerelés és az alacsony átfogó költségek. A lágy-kemény kombináció kialakítása egyúttal kiküszöböli a rugalmas aljzatok enyhe hiányát az alkatrészek teherbírásában.

Az FPC fő nyersanyagai


Fő nyersanyagai megfelelőek: 1, alapanyag, 2, fedőfólia, 3, megerősítő, 4, egyéb segédanyagok.

1. Hordozó

1.1 Gumi hordozó

A ragasztó alapanyagnak három fő része van: rézfólia, ragasztó és PI. Kétféle egyoldalas alapanyag és kétoldalas alapanyag létezik. A rézfólia csak az egyik oldala egyoldalas alapanyag, a rézfólia két oldala pedig kétoldalas alapanyag.

1.2 Gumimentes hordozó

A nem ragasztó alapanyag az alapanyag ragasztóréteg nélkül. A szokásos ragasztó alapanyagokkal összehasonlítva kevesebb középső ragasztóréteggel rendelkezik, csak rézfóliával és PI-vel rendelkezik. Vékonyabb, jobb méretstabilitással, nagyobb hőállósággal, nagyobb hajlási ellenállással, jobb kémiai ellenállással és egyéb előnyökkel rendelkezik, mint a ragasztó alapanyaga. Most széles körben használják.

Rézfólia: Jelenleg a közönséges rézfólia vastagsága a következő specifikációkkal rendelkezik: 1OZ, 1 / 2OZ, 1 / 3OZ. Most bevezették a vékonyabb, 1 / 4OZ vastagságú rézfóliát. De jelenleg ezt a fajta anyagot hazánkban használják, és rendkívül finom vonalban használják (a vonalvastagság és a vonaltávolság 0,05 mm alatt van). Az ügyfelek egyre növekvő igényeivel az ilyen típusú anyagokat a jövőben széles körben használják.

2. Fedő film

Három fő részből áll: leválasztó papír, ragasztó és PI, amelyek csak a ragasztó és a PI a végtermékben. A leválasztó papírt a gyártási folyamat során leszakítják, és már nem használják (idegen test van a védőragasztón).

3, erősítse meg

Az FPC anyagok speciális felhasználásához használja a termék egy meghatározott részén, hogy növelje a tartószilárdságot, hogy az FPC "puha" tulajdonságait pótolja.

Jelenleg többféle, általában használt erősítő anyag létezik, az alábbiak szerint:

1) FR4 megerősítés: A fő alkotóelemek üvegszálas szövet és epoxigyanta, amelyek megegyeznek a PCB-ben használt FR4-sel.

2) Acéllemez megerősítése: Acélösszetétel, erős keménységgel és tartószilárdsággal;

3) PI megerősítés: Ugyanúgy, mint a fedőréteg, három részből áll a PI és a ragasztott papír, de a PI réteg vastagabb, amelyet 2MIL és 9MIL arányosan lehet előállítani.

4.Egyéb kiegészítő anyagok

1) Tiszta ragasztó: Ez a ragasztófólia egyfajta hőre keményedő akrilát ragasztófólia, amely védőpapírt / leválasztó fóliát és egy réteg ragasztót tartalmaz. Elsősorban rétegelt lemezek, lágy-kemény ragasztólapok és FR-4 / acéllemez megerősítő táblákhoz használják.

2) Elektromágneses védőfólia: illessze be a tábla felületére az árnyékoláshoz.

3) Tiszta rézfólia: csak rézfólia, amelyet főleg üreges lemez gyártásához használnak.

Hat típusú FPC létezik:


A. Egyoldalas rugalmas áramköri lap: Csak az egyik oldalon van áramkör.

B. Kétoldalas, rugalmas PCB: Mindkét oldalon áramkörök vannak.

C. Üreges rugalmas PCB lemez: ablaküvegen is ismert.

D. Rétegelt rugalmas PCB kártya: kétoldalas áramkörök (külön).

E. Többrétegű rugalmas PCB kártya: két vagy több réteg.

F. Merev-rugalmas PCB: A rugalmas PCB-t és a merev PCB-t kombináló termékek.



Jelenleg az intelligens viselethez szükséges rugalmas áramköri lapok fő szállítója vagyunk. Ezenkívül rugalmas áramköri kártyákat állítunk elő 5G bázisállomásokhoz, nagyfrekvenciás NYÁK , nagysebességű NYÁK , rádiófrekvenciás NYÁK , nagy pontosságú NYÁK-k és Rugalmas áramköri összeállítás szolgáltatásokhoz .


Prototípus Rugalmas NYÁK-ventilátor gyártó

PCB Factory TourPCB Factory Tour


Rugalmas PCB gyártási képesség

Tudjon meg többet a JHY NYÁK-ról az alábbiakban feltárva a Rugalmas NYÁK gyártási képességét. Többet tehetünk, mint tudnád képzelni.

Items Manufacturing Capability
PCB Layers 1 - 8layers
Laminate DuPont PI, Shengyi PI
Maximum PCB Size(Length x Width) Single Sided PCB 480*4000mm
Double Sided PCB 480*1800mm
Multilayers 236*600mm
Minimum Board Thickness Single Sided PCB 0.05mm+/-0.02mm
Double Sided PCB 0.08mm+/-0.02mm
Multilayers As per Gerber
Finished Board Thickness  1-6L 0.05mm-0.6mm
8L 1.6mm
Min Tracing/Spacing Copper Thickness 1/3 oz:                0.076mm/0.076mm   (1-6L)
0.05mm/0.05mm       (8L)
Copper Thickness 1/2 oz: 0.076mm/0.076mm   (1-6L)
0.06mm/0.06mm       (8L)
Copper Thickness 1oz: 0.1mm/0.1mm           (1-6L)
0.065mm/0.065mm       (8L)
Min. Annular Ring 4mil
Minimum Hole Size 1-6L 0.2mm(8mil)  (CNC)
8L 0.15mm(CNC)
Solder Mask Color Green, White, Blue, Black, Red, Yellow
Solder-stop coating---Coverlay PI and PET film
Silkscreen Color White, Black, Yellow
Surface Finish OSP
e HASL
ENIG(Electroless NickLead-Freeion Gold) Ni thickness:2-6um
Au thickness:0.025-0.05um
Flash Gold Ni thickness:2-8um
Au thickness:0.025-0.15um
Immersion Tin Tin thickness:0.5-1um
PlatingTin  Tin thickness:1-10um
Laser cuPunching
Special technologies Peelable solder mask
Gold fingers
Stiffener (only for PI/FR4 substrate)
Impedance Control+/-10%
Rigid Flex PCB


PCB szállítás

A JHY PCB rugalmas szállítási módszereket kínál ügyfeleink számára, az alábbiak közül választhat.

Shipment

Szállítási folyamat
A gyártás és a tesztelés után a NYÁK-megrendeléseiket elküldjük szállítási részlegünknek. A JHY PCB szállító részlege, mint a gyors forgácslapok gyártója, gyorsan elküldi a PCB-t, anélkül, hogy folyamatban lenne.


JHY NYÁK csomagolási módja

  • Használjon egy professzionális PCB vákuumzsákot, amelynek belsejében szárítószer van. A vákuum teljesen összenyomódott.
  • Beillesztés címke és RoH jelölés. Használjon második vákuumzsákot a deszkák újbóli védelmére, vákuum-összenyomással, ügyeljen arra, hogy ne legyen kivétel.
  • A mikrosekciós jelentést és az ónvizsgáló táblát a PCB-vel együtt csomagolják kartondobozban.COC (megfelelőségi tanúsítvány) e-mailben, PDF formátumban kerülnek elküldésre az ügyfél számára.
  • Több réteg vastag EPE-t (Expand aple-poli-etilén) teljesen ki vannak töltve a PCB-k és a kartondobozok közötti résekkel. Az 1 réteg EPE vastagsága 10 mm.
  • A semleges csomagolást akkor fogadják el, ha nincs külön követelmény. Erős és vastag kartondobozok (vastagság: 10 mm, 7 réteg). Különböző méretű kartondobozokat úgy alakítottak ki, hogy megfeleljenek a különféle PCB méretű igényeknek. Az összes csomag a dobozok súlyhatárán belül van. A tömegtermeléshez általában legfeljebb 21 kg lehet dobozban.
  • Az összes erős ragasztószalaggal lezárt kartondobozt kétszer le kell zárni, hogy tartósabbak legyenek.
  • A szilárd PP / PET hevedert a kartondobozokon kívül használják.
  • A szállítási jel, a törékeny jel és az irányítószámcímke egyértelműen be van ragasztva.
Bármit is csinálunk, vagy bármit is gondolunk, az ügyeljen arra, hogy a táblákat biztonságosan és gyorsan eljuttassák az ügyfelekhez.
