JingHongYi PCB (HK) Co., Limited

Egyoldalas, rugalmas nyomtatott áramköri kártya

Egyoldalas, rugalmas nyomtatott áramköri kártya

Fizetési mód: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Min. Sorrend: 1 Piece/Pieces

Vegye fel a kapcsolatot most Kosárba helyez

Alapinformáció

    Urgent Prototype: 24-48 Hours

    PCB Prototype: 1-3 Days For Shipment

    Surface Treatment: Immersion Gold 1 Mil

    Application: Automobile PCB

    Type: Single Sided FPC Circuit Board

    Size: 82*120.73 Mm

    Minimum Drilling: 0.2mm

    Plate Thickness: 0.23mm

    PI Reinforcement: 0.2mm

    Line Width / Line Distance: 0.5mm/0.2mm

Additional Info

    Csomagolás: Vákuumcsomag

    Termelékenység: 10000

    Márka: JHY PCB

    Szállítás: Ocean,Air

    Származási hely: Kína

    Bizonyítvány: ISO9001

termékleírás

Egyoldalas rugalmas nyomtatott áramköri kártya, egyoldalas rugalmas NYÁK-gyártó

A rugalmas áramköri kártya, más néven "Flexible PCB", egy nyomtatott áramkör, amely rugalmas szigetelő hordozóból készül. A rugalmas áramkörök kiváló elektromos teljesítményt nyújtanak, kielégítik a kisebb és nagyobb sűrűségű telepítés tervezési igényeit, de hozzájárulnak az összeszerelési folyamatok csökkentéséhez és a megbízhatóság növeléséhez.

A rugalmas áramköri kártya az egyetlen megoldás, amely megfelel az elektronikus termékek miniatürizálásának és mobilitásának követelményeinek. Szabadon hajlítható, feltekerhető és hajtogatott, képes a milliós dinamikus hajlításokra ellenállni a vezető károsodása nélkül, tetszőlegesen elrendezhető a térbeli elrendezési követelményeknek megfelelően, és háromdimenziós térben szabadon mozoghat és bővíthető, az integráció elérése érdekében az alkatrész összeszerelése és a vezető csatlakoztatása.

A rugalmas áramköri táblák jelentősen csökkenthetik az elektronikai termékek mennyiségét és súlyát, ami alkalmas az elektronikai termékek nagy sűrűségű, miniatürizálási és nagy megbízhatóságú irányú fejlesztésére.

A rugalmas nyomtatott áramköri kártyákat általában egyoldalas rugalmas NYÁK-ra és kétoldalas rugalmas NYÁK-ra osztják. Közülük az egyoldalas FPC széles körben használatos.

Itt van az általunk készített FPC és annak folyamata


FPC Single Sided PCB Board

One-sided FPC Test Board

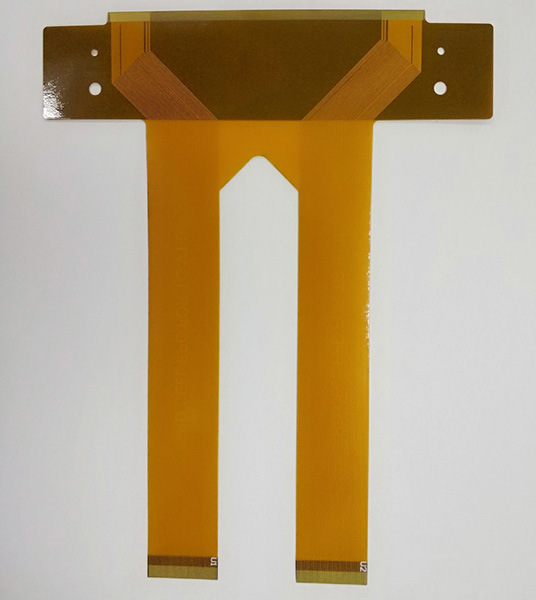

FPC Single Sided PCB Board

Application: Vehicle Navigation
Type: Single FPC Flexible Circuit Board
Size: 68.2*115mm
Tolerance: ± 0.03mm
Plate thickness: 0.13MM
PI reinforcement: 0.225mm
Surface treatment: Immersion Gold 1 Mil
Line width / line distance: 0.3mm/0.8mm
Delivery: 24-48 hours for urgent prototype/Sample 1-3 days for shipment

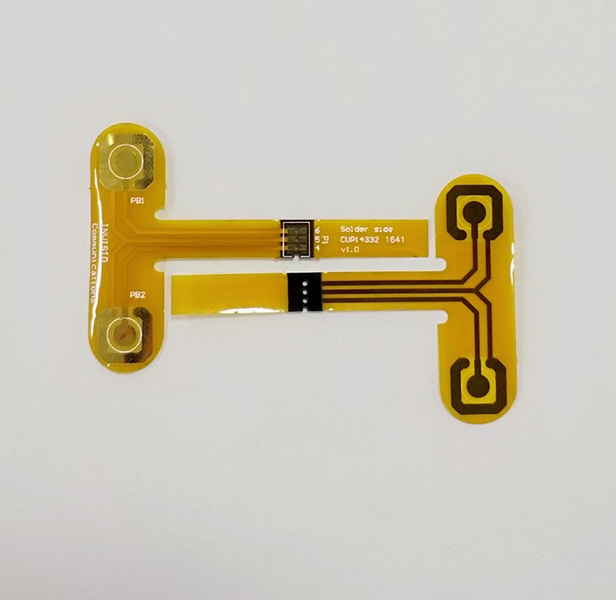

One-sided FPC Test Board


Application: test fixture
Type: Single-sided FPC test board
Minimum line width / distance: 0.14mm/0.11mm
Tolerance: ± 0.03mm
Thickness of finished product: 0.13 + / -0.03mm
Surface treatment: Immersion Gold (120 mil thick nickel; 3 mil thick gold)
Delivery: expedited sample 24-48 hours / sample 1-3 days delivery

Single Sided FPC Circuit Board
Single Sided FPC Flexible Board

Single Sided FPC Circuit Board


Application: communication equipment, tablet computer
Type: single side FPC circuit board
Linewidth/spacing: 0.73mm/0.54mm
Tolerance: ± 0.03mm
Thickness: 0.13MM
Surface treatment: Immersion Gold 1 mil
Other: expedited sample 24-48 hours / sample 1-3 days delivery

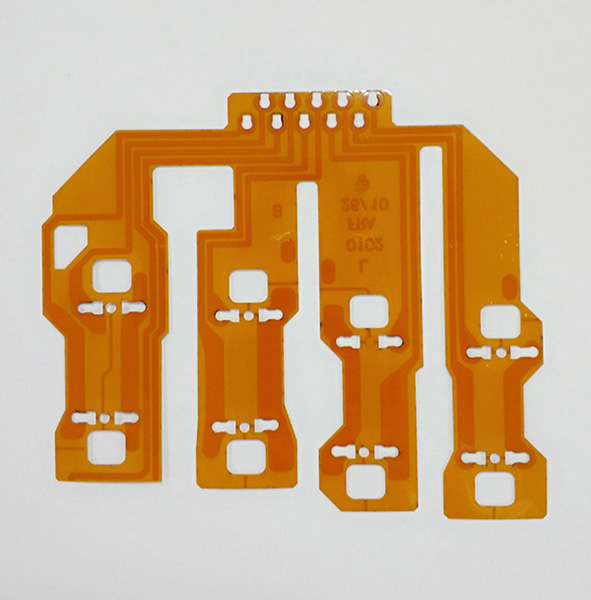

Single Sided FPC Flexible Board


Application: automobile lamp
Type: Single Sided FPC Flexible Board
Tolerance: +0.03mm
Plate thickness: 0.23mm ± 0.03mm
PI Reinforcement: 25UM
Surface treatment: oxidation resistant OSP
Other: expedited sample 24-48 hours / sample 1-3 days delivery

Single Sided FPC PCB Board
Single sided FPC PCB Cable

Single Sided FPC PCB Board


Application: Automobile
Type: single side FPC circuit board
Size: 82*120.73 mm
Minimum drilling: 0.2mm
Plate thickness: 0.23mm
PI reinforcement: 0.2mm
Surface treatment: Immersion Gold 1 Mil
Linewidth/spacing: 0.5mm/0.2mm
Other: expedited sample 24-48 hours / sample 1-3 days delivery

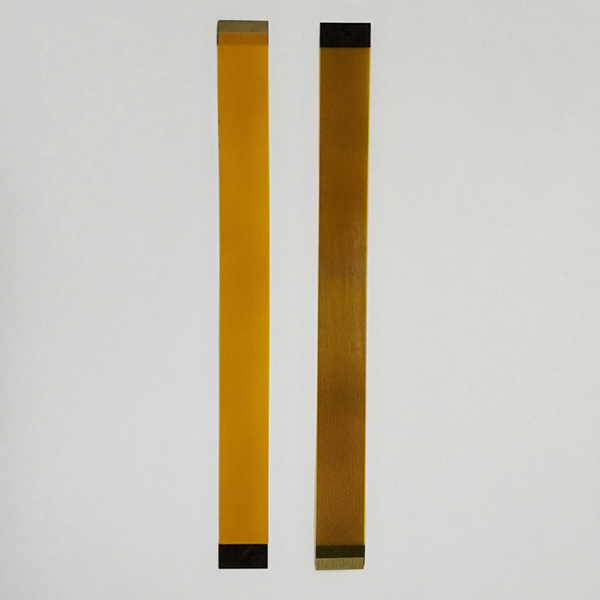

Single sided FPC PCB Cable


Application: medical equipment
Type: Single Sided FPC Arrangement
Size: 15.5 * 170mm
Line width / line distance: 0.3mm/0.2mm
Minimum drilling: 0.2mm
Plate thickness: 0.13MM
PI reinforcement: 0.225mm
Surface treatment: Immersion Gold 1 Mil
Other: expedited sample 24-48 hours / sample 1-3 days delivery


A Jinghongyi PCB egy professzionális NYÁK-prototípus, valamint kis- és középszemélyes gyártási és gyártási vállalkozás.


Valamennyi vállalkozás fontosnak tartja a technológiát és a minőséget. A Jinghongyi PCB esetében a minőség és a technológia nem a "tárgy", amelyet elő kell mozdítani. Ez a Jinghongyi PCB "jövőbeli jövőképének" megtestesítője.


A Jinghongyi PCB FPC gyártása termékminőséggel ígér az ügyfelek számára.

A Jinghongyi PCB technológia minőségét nemcsak a hazai, hanem a globális piacon is elismerték. A Jinghongyi PCB technológia az FPCB iparág vezetőjévé válik. A Jinghongyi PCB a jövőben globális vállalkozásgá válik, amely vezető szerepet játszik az FPCB iparág piacán, kiváló emberi erőforrások, csúcstechnológiájú gyártóberendezések és vezető minőségi versenyképesség alapján.

Egyoldalas rugalmas PCB

Az egyoldalas FPC a rugalmas PCB legalapvetőbb formája, amely egyfajta áramkört képez az egyoldalas hordozón, vezetőképes rézfóliával vagy alumíniummal. Általában eszközként használják eszközök és eszközök csatlakoztatására, és SubBoard az alaplaphoz történő csatlakoztatásra.

Kétoldalas rugalmas PCB

A rézfóliát az alapfólia mindkét oldalán használják, és a Via-lyukakon keresztül a leggyakoribb kétoldalas FPC rugalmas áramköri lapot képezik.

Többrétegű rugalmas PCB

A többrétegű FPC olyan FPC termékekre utal, amelyek több mint három rétegű rugalmas áramköri lapot tartalmaznak. Az elektronikus technológia magas funkciójú és nagy sűrűségű trendjével a Fine Patterns és a Laser Via Hole egyre kisebbek és könnyebbek. Az általános mobil termékek esetében az alaplap és az érintőképernyős tábla alkalmazás szintje fokozatosan javult.

RFPCB Rigid-Flex PCB

A Rigid-Flex PCB a PCB, amely a merev PCB és a rugalmas PCB előnyeit biztosítja. A táblák közötti csatlakozási kapcsolat megvalósítása érdekében beépített NYÁK-t tartalmaz. Jelenleg ezt általában a Camera Module-ban és az integrált MainBoard-ban is használják. A lézeres lyukasztásos eljárást széles körben használják.



A rugalmas áramköri elõnyök


A rugalmas nyomtatott áramköri táblák rugalmas szigetelő hordozókból készült nyomtatott áramkörök, amelyeknek számos előnye van, amelyeknek a merev nyomtatott áramköri tábláknak nincsenek.

1. Szabad hajlítás, tekercselés és hajtogatás, tetszőleges elrendezés a helykiosztási követelményeknek megfelelően, valamint önkényes mozgás és kiterjesztés háromdimenziós térben az alkatrész-összeállítás és a huzalcsatlakozás integrációjának elérése érdekében.

2. Az elektronikai termékek mennyiségét és súlyát nagymértékben csökkenthetjük az FPC használatával, amely alkalmas az elektronikai termékek nagy sűrűségű, miniatürizációs és nagy megbízhatóságú irányú fejlesztésére. Ezért az FPC-t széles körben használják az űrkutatásban, a katonai, a mobil kommunikációban, a laptop számítógépekben, a számítógépes perifériákban, a PDA-ban, a digitális kamerákban és más területeken vagy termékekben.

3. Az FPC előnyei a jó hőelvezetés és hegeszthetőség, a könnyű összeszerelés és az alacsony átfogó költségek. A lágy-kemény kombináció kialakítása egyúttal kiküszöböli a rugalmas aljzatok enyhe hiányát az alkatrészek teherbírásában.


Az FPC fő nyersanyagai


Fő nyersanyagai megfelelőek: 1, alapanyag, 2, fedőfólia, 3, megerősítő, 4, egyéb segédanyagok.

1. Hordozó

1.1 Gumi hordozó

A ragasztó alapanyagnak három fő része van: rézfólia, ragasztó és PI. Kétféle egyoldalas alapanyag és kétoldalas alapanyag létezik. A rézfólia csak az egyik oldala egyoldalas alapanyag, a rézfólia két oldala pedig kétoldalas alapanyag.

1.2 Gumimentes hordozó

A nem ragasztó alapanyag az alapanyag ragasztóréteg nélkül. A szokásos ragasztó alapanyagokkal összehasonlítva kevesebb középső ragasztóréteggel rendelkezik, csak rézfóliával és PI-vel rendelkezik. Vékonyabb, jobb méretstabilitással, nagyobb hőállósággal, nagyobb hajlási ellenállással, jobb kémiai ellenállással és egyéb előnyökkel rendelkezik, mint a ragasztó alapanyaga. Most széles körben használják.

Rézfólia: A közönséges rézfólia vastagsága jelenleg a következő specifikációkkal rendelkezik: 1OZ, 1 / 2OZ, 1 / 3OZ. Most bevezették a vékonyabb, 1 / 4OZ vastagságú rézfóliát. De jelenleg ezt a fajta anyagot hazánkban használják, és rendkívül finom vonalban használják (a vonalvastagság és a vonaltávolság 0,05 mm alatt van). Az ügyfelek egyre növekvő igényeivel az ilyen típusú anyagokat a jövőben széles körben használják.

2. Fedő film

Három fő részből áll: leválasztó papír, ragasztó és PI, amelyek csak a ragasztó és a PI a végtermékben. A leválasztó papírt a gyártási folyamat során leszakítják, és már nem használják (idegen test van a védőragasztón).

3, erősítse meg

Az FPC anyagok speciális felhasználásához használja a termék egy meghatározott részén, hogy növelje a tartószilárdságot, hogy az FPC "puha" tulajdonságait pótolja.

Jelenleg többféle, általában használt erősítő anyag létezik, az alábbiak szerint:

1) FR4 megerősítés: A fő alkotóelemek üvegszálas szövet és epoxigyanta, amelyek megegyeznek a PCB-ben használt FR4-sel.

2) Acéllemez megerősítése: Acélösszetétel, erős keménységgel és tartószilárdsággal;

3) PI megerősítés: Ugyanúgy, mint a fedőréteg, három részből áll a PI és a ragasztott papír, de a PI réteg vastagabb, amelyet 2MIL és 9MIL arányosan lehet előállítani.

4.Egyéb segédanyagok

1) Tiszta ragasztó: Ez a ragasztófólia egyfajta hőre keményedő akrilát ragasztófólia, amely védőpapírt / leválasztó fóliát és egy réteg ragasztót tartalmaz. Elsősorban rétegelt lemezek, lágy-kemény ragasztólapok és FR-4 / acéllemez megerősítő táblákhoz használják.

2) Elektromágneses védőfólia: illessze be a tábla felületére az árnyékoláshoz.

3) Tiszta rézfólia: csak rézfólia, amelyet főleg üreges lemez gyártásához használnak.


Jelenleg az intelligens viselethez szükséges rugalmas áramköri lapok fő szállítója vagyunk. Ezenkívül rugalmas áramköri kártyákat állítunk elő 5G bázisállomásokhoz, nagyfrekvenciás NYÁK , nagysebességű NYÁK , rádiófrekvenciás NYÁK , nagy pontosságú NYÁK-k és Rugalmas áramköri összeállítás szolgáltatásokhoz .



Rugalmas PCB gyártási képesség

Tudjon meg többet a JHY NYÁK-ról az alábbiakban feltárva a Rugalmas NYÁK gyártási képességét. Többet tehetünk, mint tudnád képzelni.

Items Manufacturing Capability
PCB Layers 1 - 8layers
Laminate DuPont PI, Shengyi PI
Maximum PCB Size(Length x Width) Single Sided PCB 480*4000mm
Double Sided PCB 480*1800mm
Multilayers 236*600mm
Minimum Board Thickness Single Sided PCB 0.05mm+/-0.02mm
Double Sided PCB 0.08mm+/-0.02mm
Multilayers As per Gerber
Finished Board Thickness  1-6L 0.05mm-0.6mm
8L 1.6mm
Min Tracing/Spacing Copper Thickness 1/3 oz:                0.076mm/0.076mm   (1-6L)
0.05mm/0.05mm       (8L)
Copper Thickness 1/2 oz: 0.076mm/0.076mm   (1-6L)
0.06mm/0.06mm       (8L)
Copper Thickness 1oz: 0.1mm/0.1mm           (1-6L)
0.065mm/0.065mm       (8L)
Min. Annular Ring 4mil
Minimum Hole Size 1-6L 0.2mm(8mil)  (CNC)
8L 0.15mm(CNC)
Solder Mask Color Green, White, Blue, Black, Red, Yellow
Solder-stop coating---Coverlay PI and PET film
Silkscreen Color White, Black, Yellow
Surface Finish OSP
e HASL
ENIG(Electroless NickLead-Freeion Gold) Ni thickness:2-6um
Au thickness:0.025-0.05um
Flash Gold Ni thickness:2-8um
Au thickness:0.025-0.15um
Immersion Tin Tin thickness:0.5-1um
PlatingTin  Tin thickness:1-10um
Laser cuPunching
Special technologies Peelable solder mask
Gold fingers
Stiffener (only for PI/FR4 substrate)
Impedance Control+/-10%
Rigid Flex PCB
